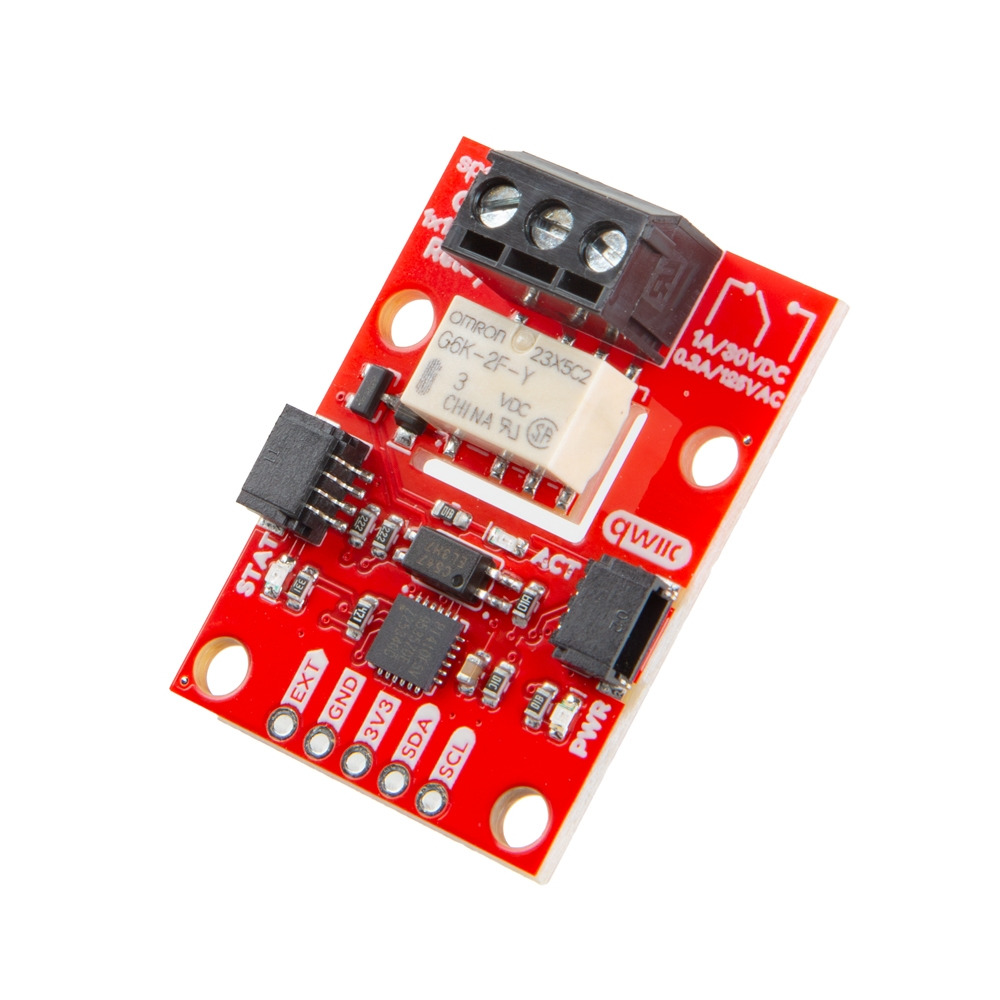

Relay Qwiic da SparkFun - 1x1A DPDT

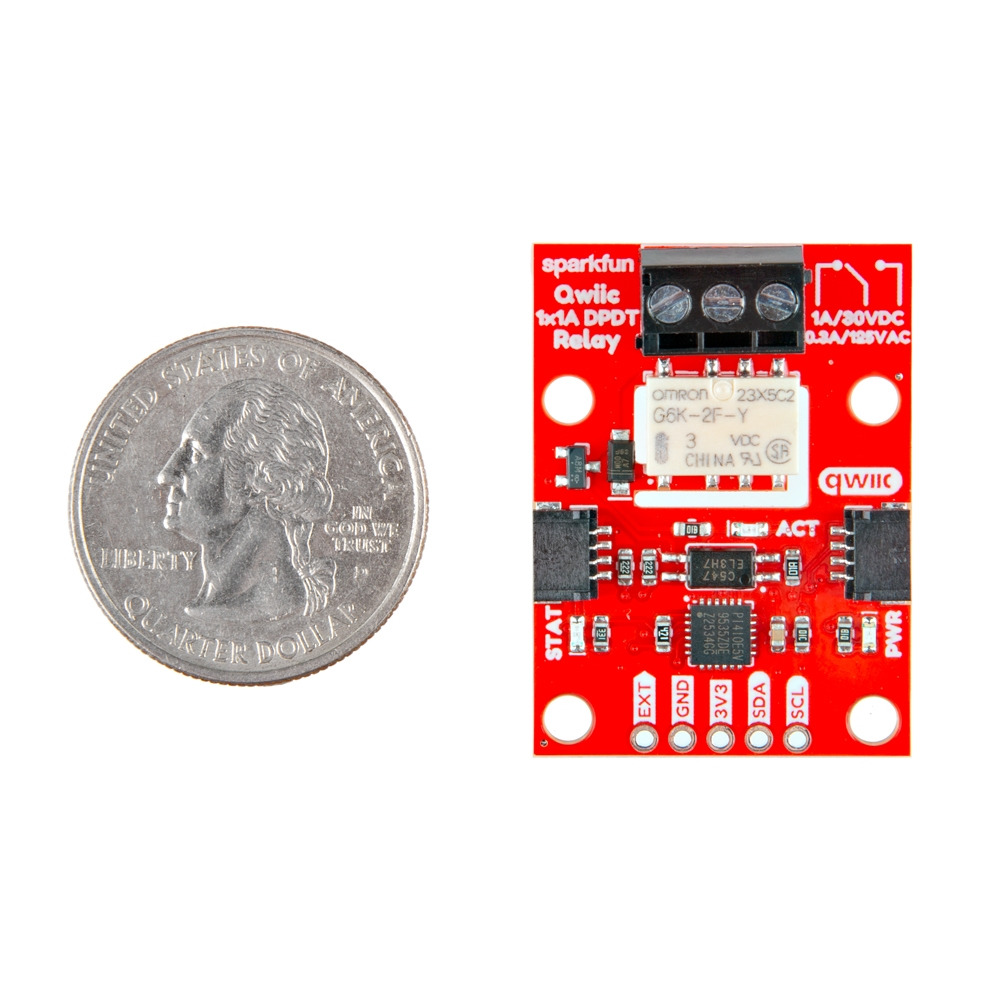

Controle facilmente dispositivos de alta potência diretamente do seu microcontrolador via I2C com o SparkFun Qwiic Relay. Esta placa, com o relé Omron G6K-2F-Y DC3 de polo duplo/dupla-ação (DPDT), permite a comutação segura de cargas de até 1A a 30VDC ou 0.3A a 125VAC a 40°C. Ideal para gerenciar motores de grande porte ou outras aplicações de alta potência, ela faz a ponte entre a lógica de baixa voltagem e as demandas de alta potência.

Imagine a conveniência de controlar dispositivos de alta potência, como motores industriais ou sistemas de iluminação, apenas com um microcontrolador. Esse relé torna isso possível oferecendo opções de controle flexíveis. Seja usando o acionamento I2C via o expansor de GPIO TCA9555 incorporado com uma corrente mínima de 5,8mA a 3,3V ou optando por um acionamento externo de até 50mA, você tem a liberdade de escolher como acionar o relé. A integração sem solda Qwiic simplifica ainda mais a adição do relé à sua cadeia I2C.

Atualizando de uma configuração de relé único? Esta versão DPDT introduz o controle de circuito duplo, permitindo que você alterne dois circuitos independentes simultaneamente com um único comando. Diferente do design original de um polo só, este relé é feito para controle preciso de comutação de sinal de menor potência até 1A em 30VDC. Para aqueles que preferem não usar I2C, a placa suporta controle direto por dispositivos externos.

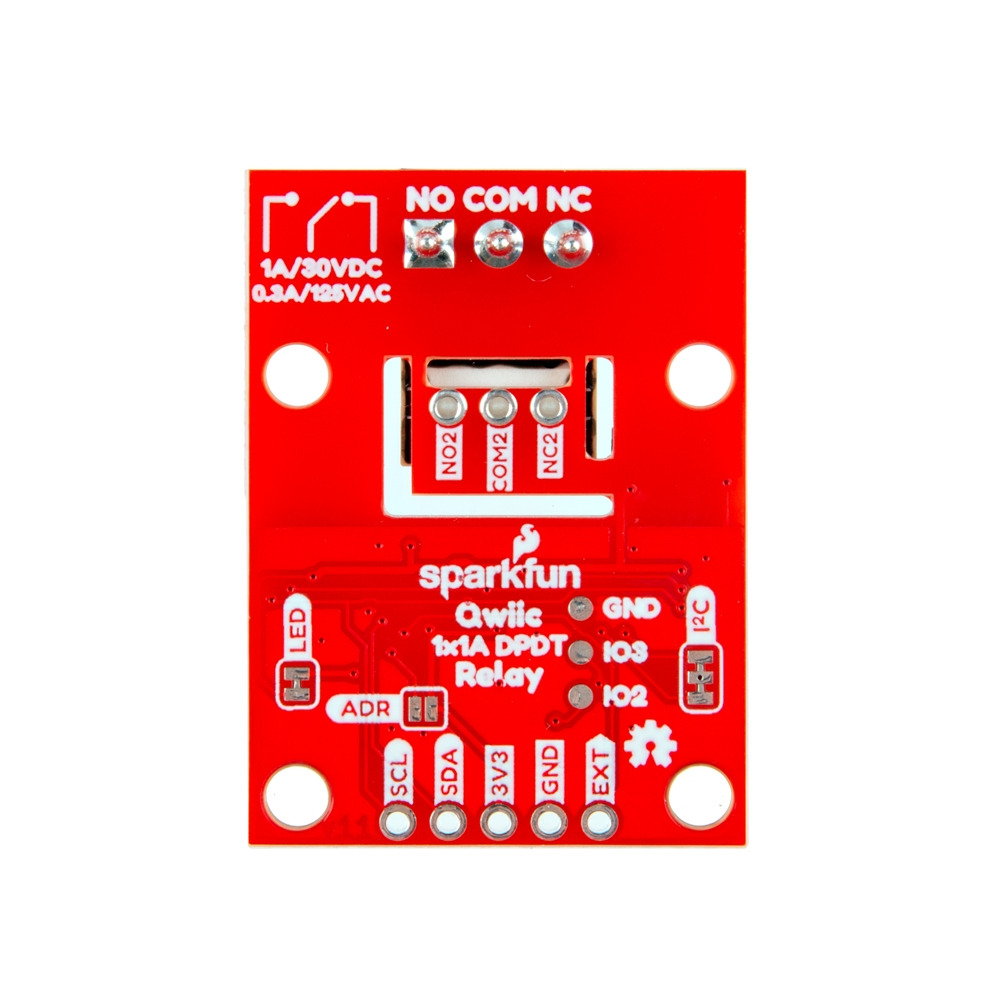

Conectar seus componentes de alta potência é moleza com o terminal de parafuso de 3 pinos incluído, garantindo uma conexão totalmente sem solda ao polo principal do relé. O polo secundário pode ser acessado através de furos metalizados com espaçamento padrão de 2,54 mm, dando a opção de soldar fios diretamente ou usar uma protoboard para prototipagem. Esse design garante uma integração suave nos seus projetos, tornando tarefas de fiação complexa coisa do passado.
