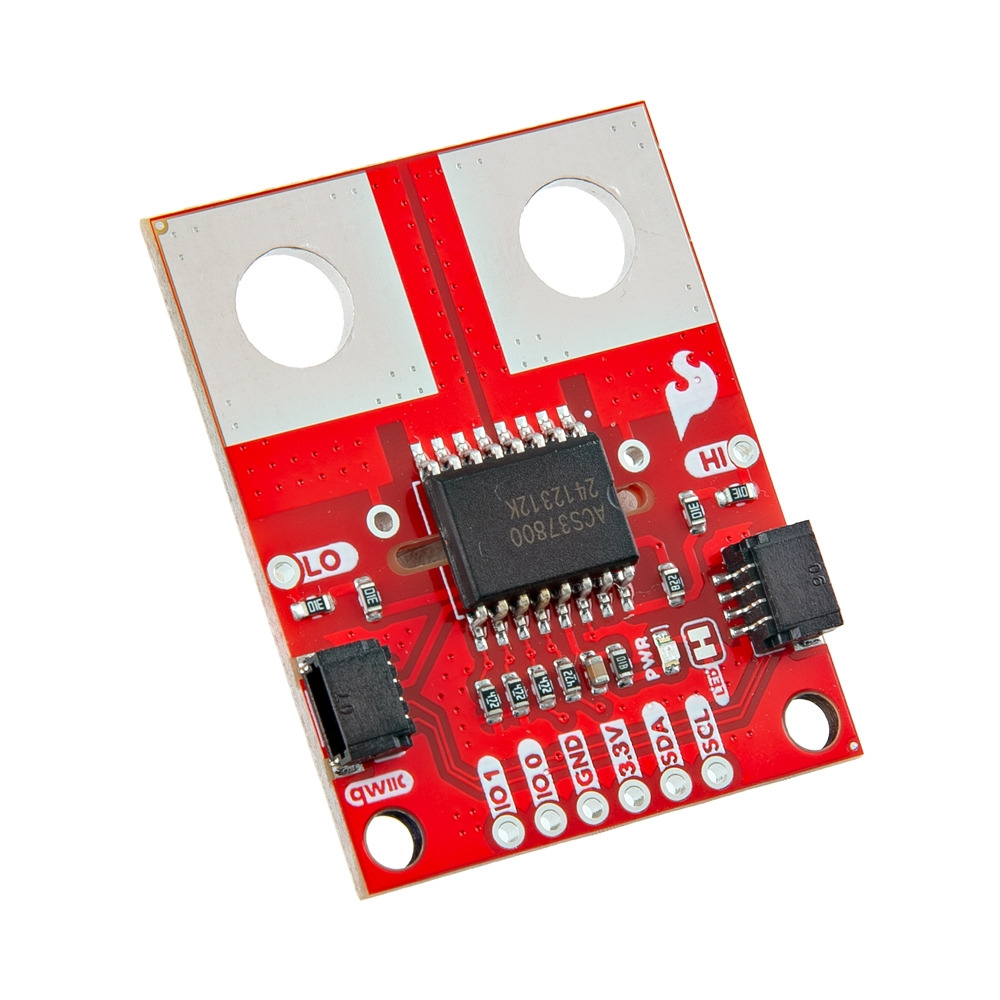

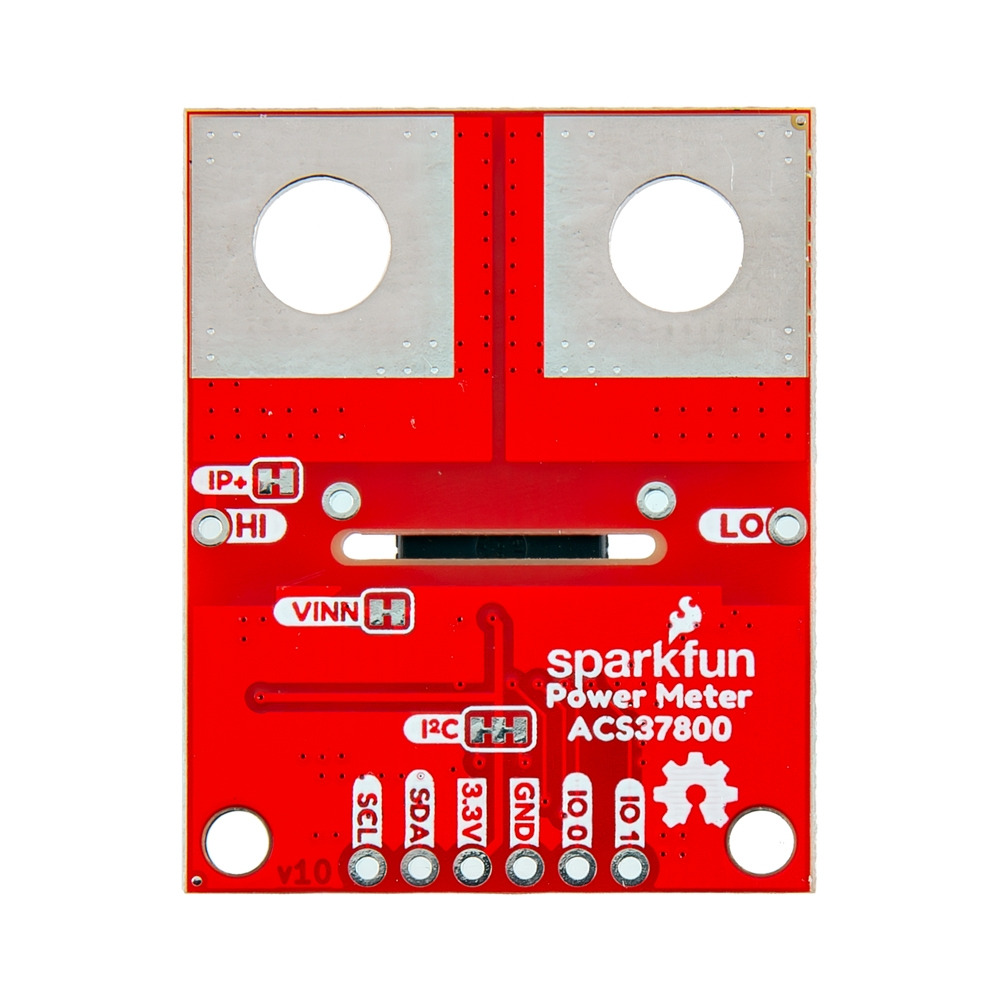

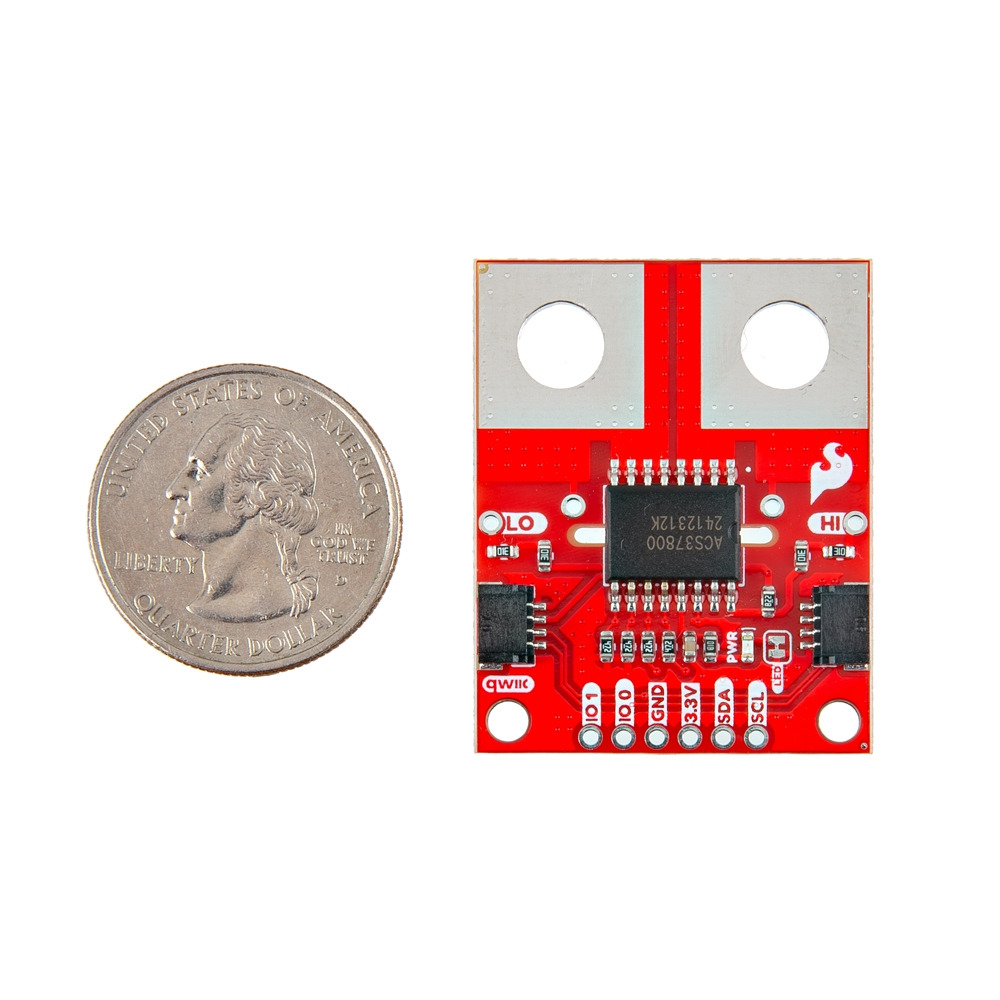

SparkFun Medidor de Energia - ACS37800 (Qwiic)

O SparkFun Power Meter, com o IC de monitoramento de energia Allegro ACS37800, é uma solução versátil de detecção de energia para seus projetos Qwiic. Ele permite o monitoramento simultâneo de tensão (até 60 volts) e corrente (até 30 amperes) sem complicações de cortar trilhas ou lidar com fiação complexa. Ideal para aplicações como impressoras 3D, drones e painéis solares, este medidor de energia acompanha de forma eficiente o consumo de energia em sistemas de alta demanda.

O ACS37800 usa tecnologia de efeito Hall, eliminando a necessidade de resistores de shunt quentes e ineficientes. Esse design garante que o funcionamento seja frio, pois não há geração de calor ou queda de tensão, permitindo que o sensor meça a potência sem desperdiçá-la. Além disso, a construção interna fornece isolamento galvânico reforçado entre o condutor que carrega corrente e a eletrônica de detecção, protegendo seu microcontrolador de caminhos de alta corrente.

Além das leituras básicas, esse chip oferece capacidades de monitoramento inteligente. Ele fornece dados completos ao ler simultaneamente tensão, corrente e potência através da interface I2C. A inteligência integrada inclui pinos dedicados para detecção de passagem por zero e relato rápido de falhas por sobrecorrente. Além disso, os usuários podem configurar ajustes como limites de sobre/sobretensão via a interface Qwiic e armazená-los na EEPROM interna do chip para uso futuro.

Este medidor de potência é especialmente adequado para cargas pesadas, como controle de motores, carregamento de baterias e conjuntos solares. No entanto, não é recomendado para aplicações de baixa corrente, como microcontroladores em modo de espera ou LEDs individuais, devido ao seu ruído de fundo de aproximadamente ±0,1 amperes RMS no canal de corrente.
