Sparkfun Oscilador Disciplinado GNSS SparkPNT Plus

O SparkPNT GNSS Disciplined Oscillator Plus é uma solução de temporização de ponta projetada para precisão e confiabilidade. Fabricado em Boulder, Colorado, esse sistema avançado vem com o multi-constelação, multi-frequência mosaic-T da Septentrio, oferecendo uma resiliência excepcional contra interferências e falsificações GNSS. Ele tem uma precisão de pulso temporal de 5 nanosegundos, que pode melhorar para melhor que 1 nanosegundo com uma assinatura Fugro AtomiChron®. O sistema inclui um STP3593LF Double-Oven OCXO da Rakon, garantindo estabilidade e precisão superiores da frequência do relógio mesmo durante falhas no GNSS.

Ideal para laboratórios ou equipamentos remotos, este dispositivo é excelente em fornecer sincronização de tempo e frequência altamente precisa. O GNSSDO+ é alimentado pelo processador Espressif ESP32-WROVER, com 16MB de flash e 8MB de PSRAM. O oscilador disciplinado de 10MHz oferece uma calibração e estabilidade de frequência notáveis, com controle digital via I²C. O módulo mosaic-T suporta conectividade USB-C, Ethernet-over-USB e múltiplos UARTs, permitindo uma integração perfeita na sua rede com capacidade de Power-over-Ethernet.

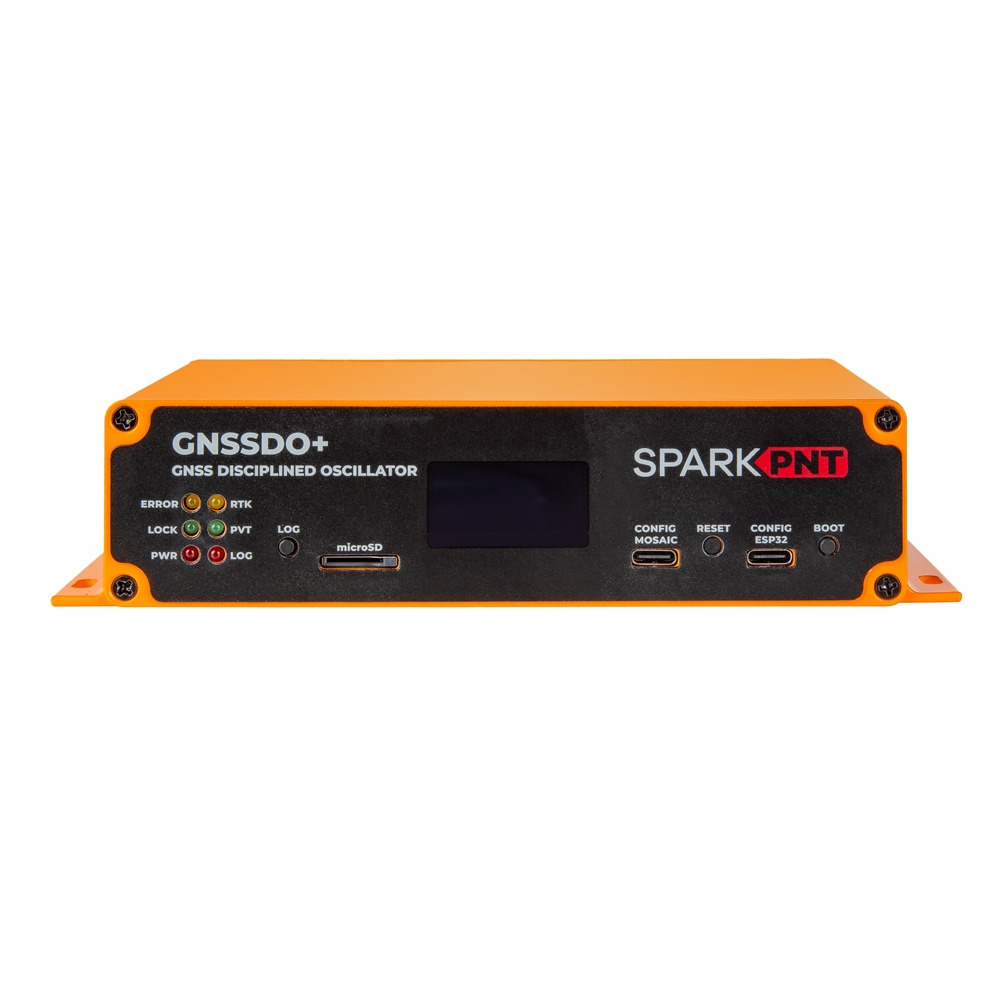

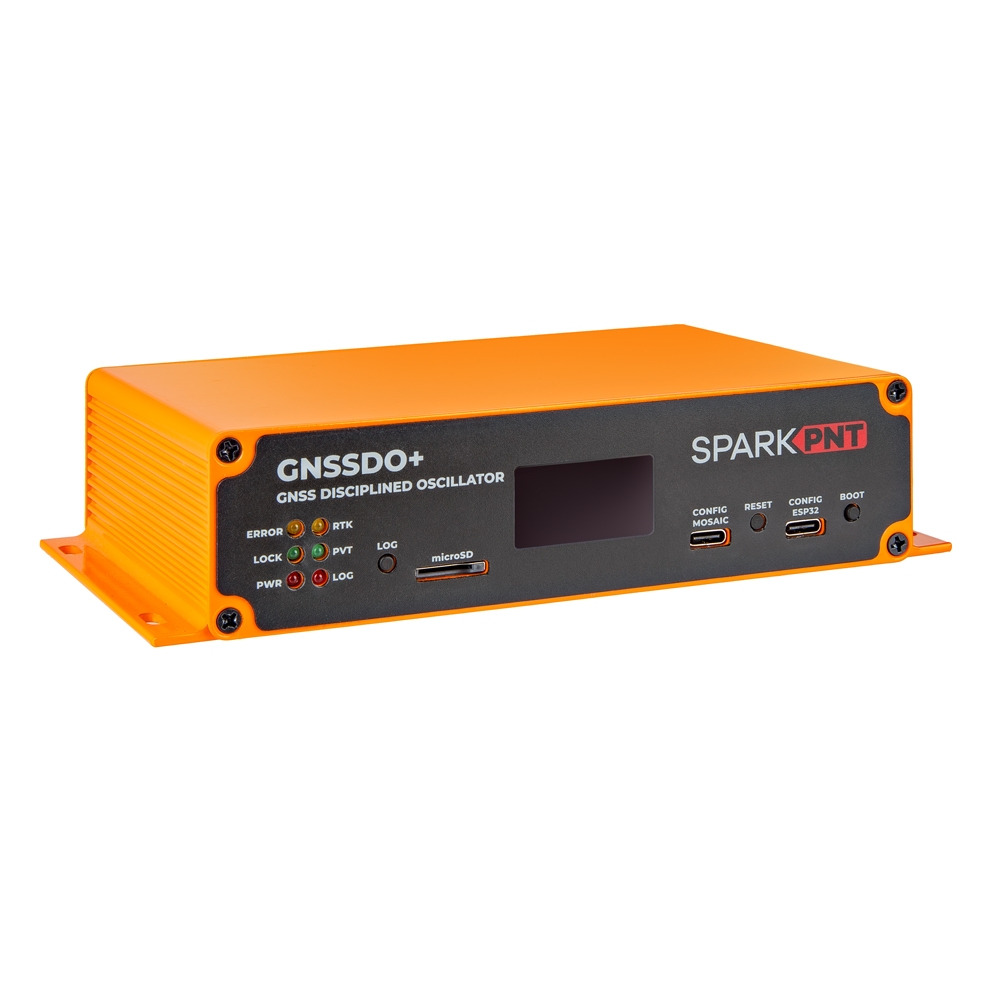

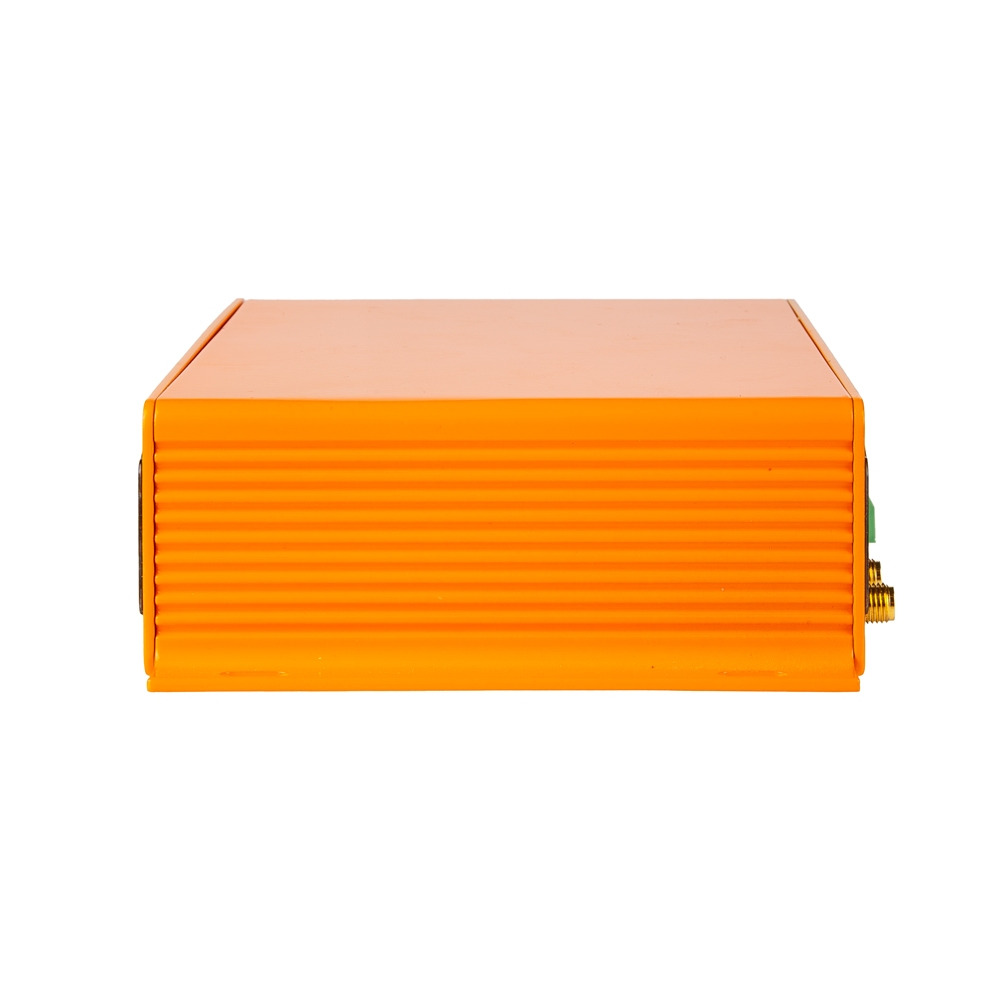

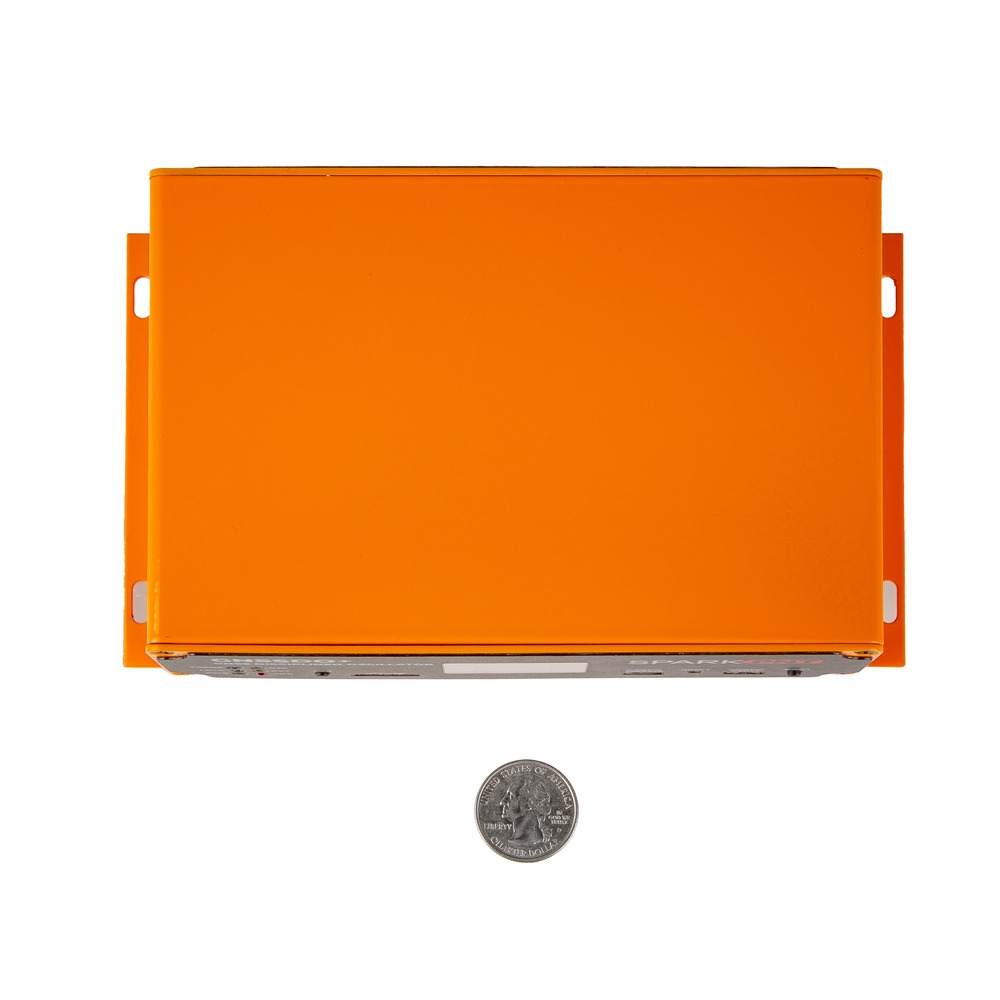

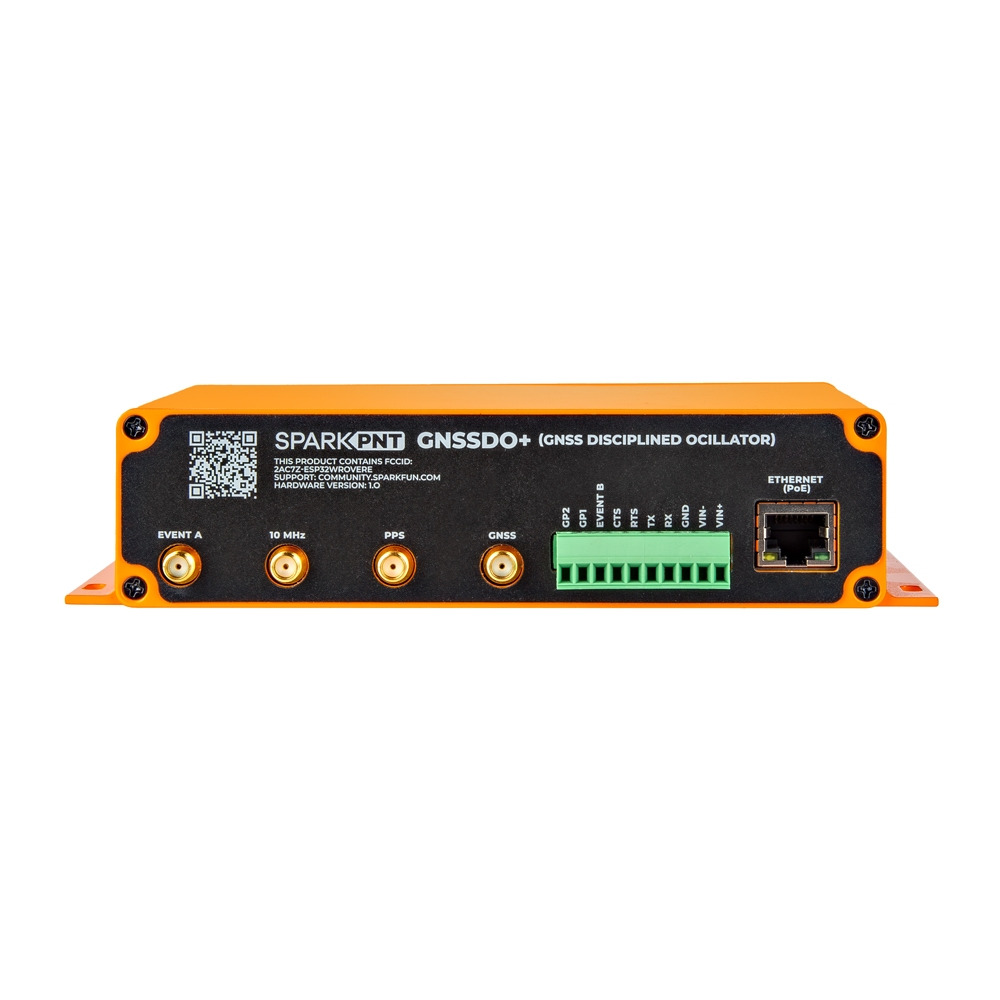

Projetado para robustez e fácil implantação, o GNSSDO+ aloja toda a eletrônica em uma única placa de circuito, exceto o display OLED Qwiic. Inclui conectores SMA para a antena GNSS, saída de Pulso-Por-Segundo, saída disciplinada de 10 MHz e entrada EventA. As conexões de IO são feitas através de um conector de 3,5 mm com conexões de parafuso em gaiola, com tensão de IO selecionável entre 3,3V e 5V. O cartão microSD foi projetado para fácil inserção e remoção, enquanto o estojo de alumínio extrudado personalizado garante durabilidade e facilidade de instalação em vários ambientes.

A antena incluída, certificada pelo National Geodetic Survey, garante um desempenho confiável sem precisar de acesso à internet para o serviço AtomiChron®. As opções de energia são versáteis, incluindo a conexão USB-C do mosaic-T, conexão USB-C do ESP32, Power-over-Ethernet ou uma fonte de energia DC externa. A conexão da antena GNSS SMA fornece 3.3V para a antena ativa L1/L2/L5 incluída no kit. Note que, embora o mosaic-T seja excelente para temporização precisa, ele não suporta configurações RTK.
