Placa MCU RP2040, com LCD redondo de 1,28 polegadas, sensor de acelerômetro e giroscópio

Placa MCU RP2040, com LCD redondo de 1,28 polegadas, sensor de acelerômetro e giroscópio

RP2040-LCD-1.28 é uma placa MCU de baixo custo e alto desempenho projetada pela Waveshare. Tamanho minúsculo com display LCD redondo de 1,28 polegadas integrado, gerenciador de recarga de bateria de íon de lítio, sensor de 6 eixos (acelerômetro de 3 eixos e giroscópio de 3 eixos) e assim por diante, adaptando todos os pinos GPIO e Debug, o que torna mais fácil para você desenvolvê-lo e integrá-lo em produtos rapidamente.

Os principais recursos incluem:

• Chip microcontrolador RP2040 projetado por Raspberry Pi no Reino Unido
• Processador Arm Cortex M0+ de núcleo duplo, clock flexível de até 133 MHz
• 264 KB de SRAM e 2 MB de memória Flash integrada
• Conector tipo C, mantém-no atualizado, mais fácil de usar

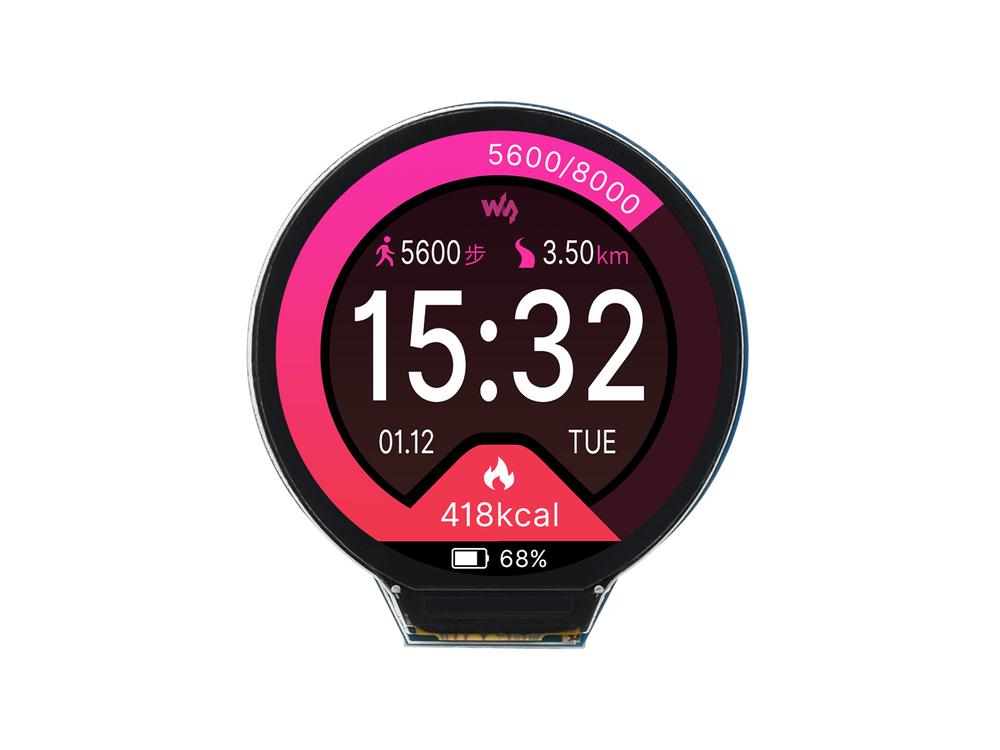

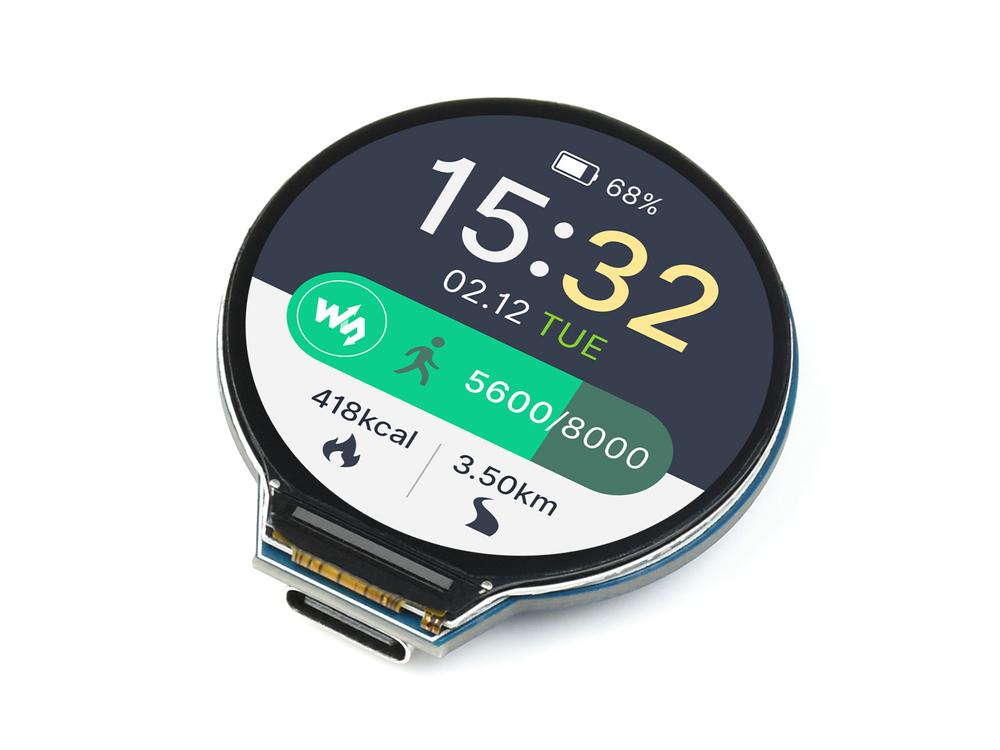

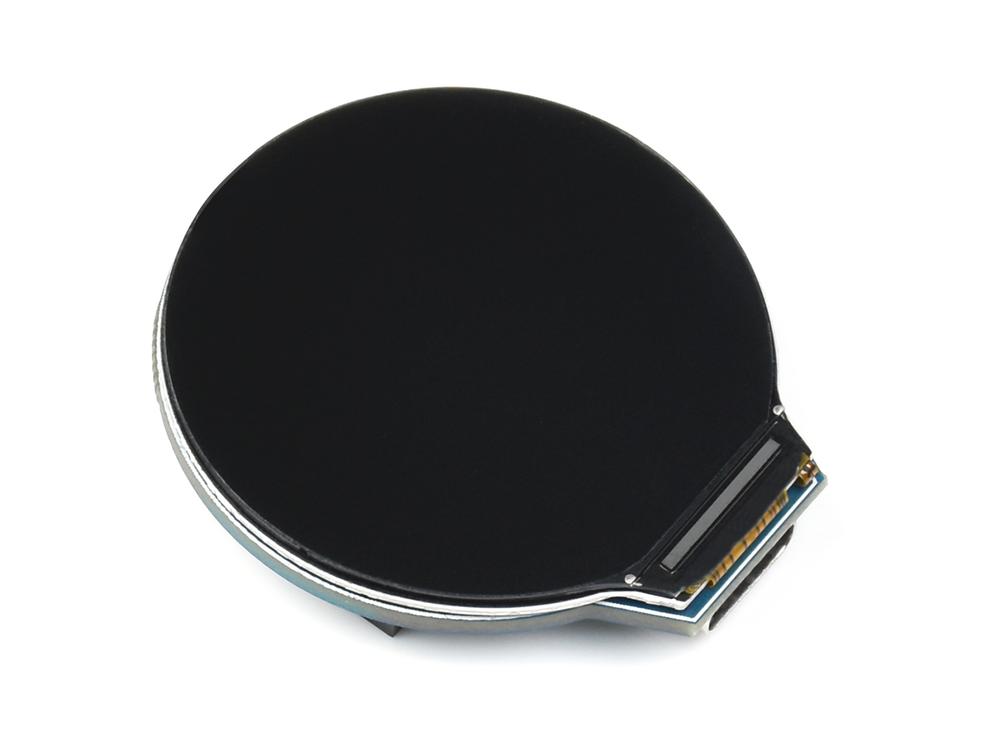

• Visor LCD IPS colorido de 1,28 polegadas, 240 × 240 pixels e 65K para imagens coloridas nítidas
• Cabeçalho de recarga/descarga de bateria de lítio, adequado para dispositivos móveis
• Todos os pinos GPIO são adaptados através de cabeçalhos fêmeas de passo 1,27 (Existem 30 pinos no total, mas alguns pinos foram conectados ao circuito interno, consulte o wiki para obter detalhes ao multiplexar)
• USB 1.1 com suporte a dispositivo e host
• Modos de suspensão e dormentes de baixa potência
• Programação de arrastar e soltar usando armazenamento em massa por USB
• 2 × SPI, 2 × I2C, 2 × UART, 4 × ADC de 12 bits, 16 × canais PWM controláveis
• Relógio e cronômetro precisos no chip
• Sensor de temperatura
• Bibliotecas de ponto flutuante aceleradas no chip
• 8 × Máquinas de estado de E/S programáveis (PIO) para suporte a periféricos personalizados

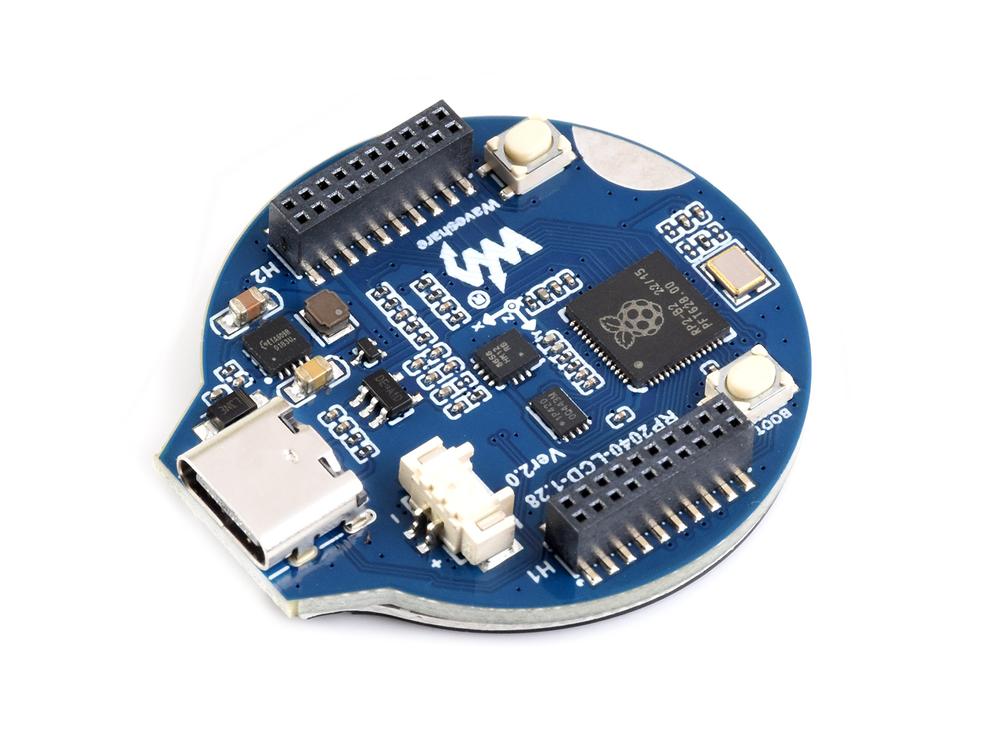

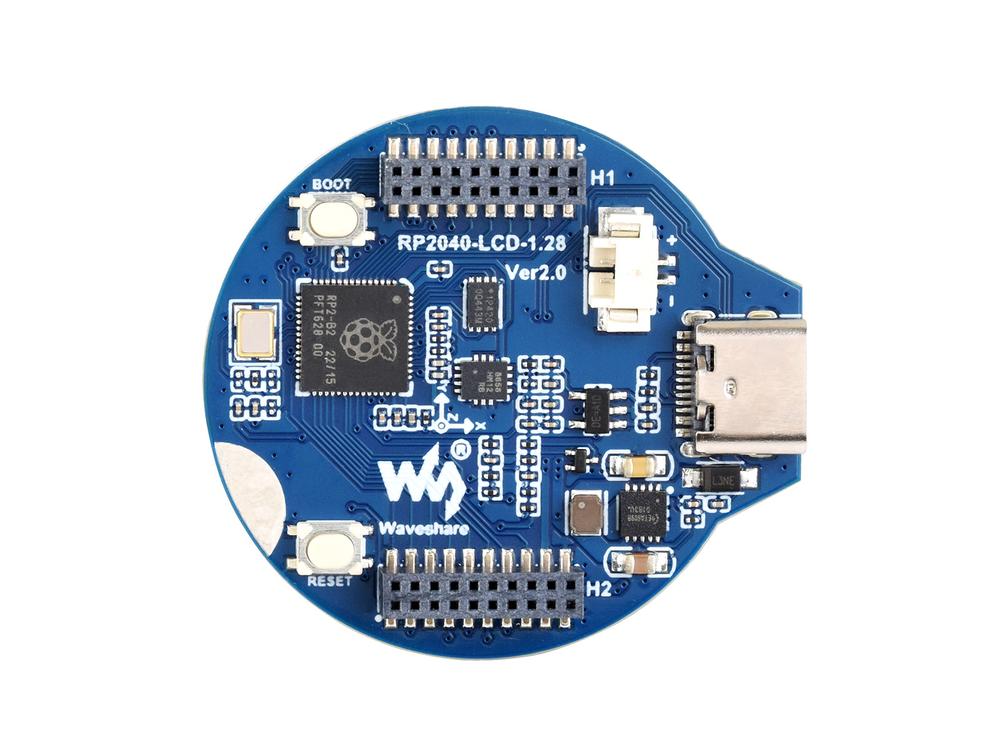

O que está no quadro? Veja a imagem acima.

1. Conector USB tipo C
   USB 1.1 com suporte a dispositivo e host
2. ETA6096
   gerenciador de recarga de bateria de lítio de alta eficiência
3. Cabeçalho da bateria
   Cabeçalho MX1.25, para bateria de lítio 3,7V, permite recarregar a bateria e alimentar a placa ao mesmo tempo
4. QMI8658C
   IMU, inclui um giroscópio de 3 eixos e um acelerômetro de 3 eixos
5. Cabeçalhos de passo de 1,27 mm
   Adaptando todos os pinos GPIO e Debug
6. W25Q16JVUXIQ
   2MB NOR-Flash
7. RP2040
   Processador dual-core, frequência operacional de até 133MHz
8. Botão de reset
9. Botão de BOOT
   pressione-o ao redefinir para entrar no modo de download

semana: www.waveshare.com/wiki/RP2040-LCD-1.28
