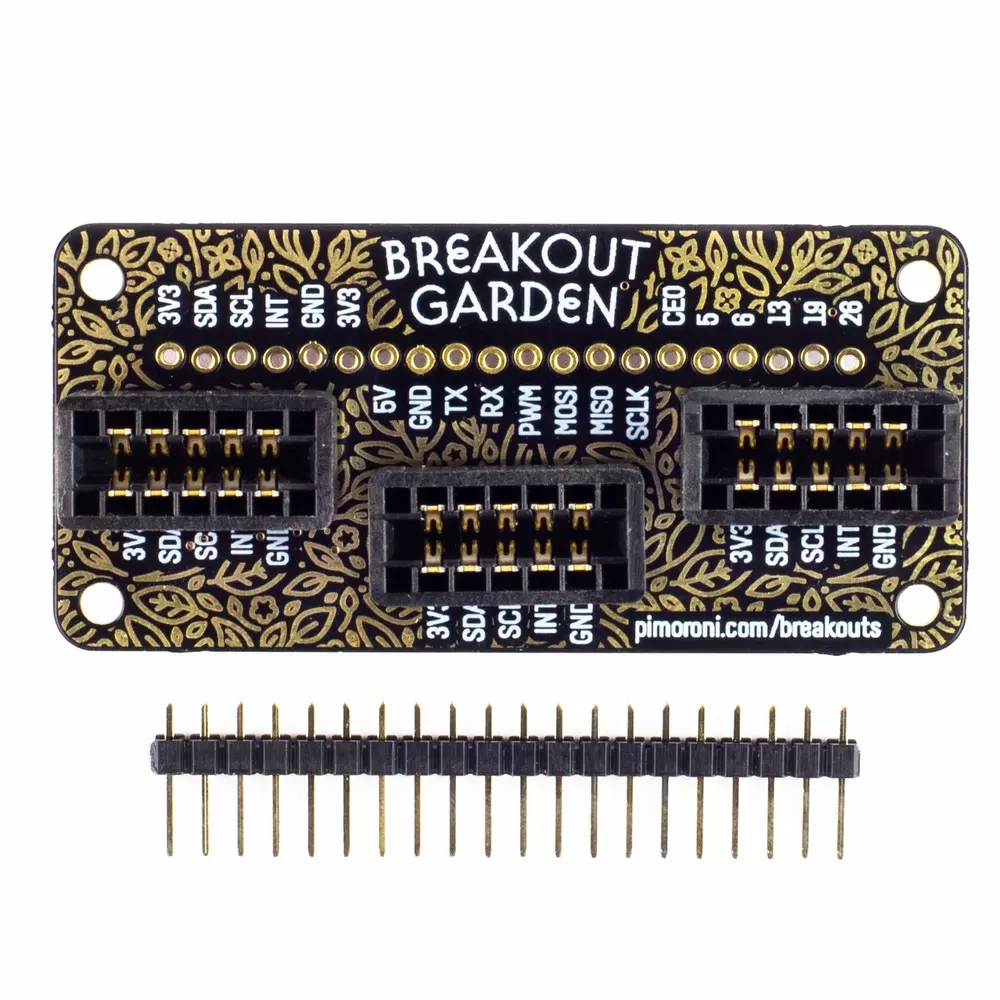

Jardim Breakout Mini (I2C) - PIM414

A maneira mais fácil de usar breakouts com seu Raspberry Pi. Não há necessidade de solda, basta inserir até três Pimoroni breakouts nos slots do Breakout Garden Mini e começar a codificar e criar.

Aumente seus projetos no Breakout Garden. É ideal para projetos de prototipagem sem a necessidade de fiação, solda ou placas de ensaio complicadas, e você sempre tem a opção de alterar sua configuração graças à maneira como o Breakout Garden funciona. Os três slots resistentes no Breakout Garden Mini são conectores de borda que conectam os cinco pinos em cada Pimoroni breakout aos pinos de energia e I2C (para dados) no seu Raspberry Pi. Como o I2C é um barramento, você pode usar vários dispositivos I2C ao mesmo tempo, desde que não tenham o mesmo endereço (garantimos que todos os nossos breakouts tenham endereços diferentes).

Características

• Três slots de conector de borda robustos para fugas de Pimoroni
• Passo de 0,1”, conectores de 5 pinos
• Pinos quebrados (1x10 tira de cabeçalho macho incluída)
• Proteção de polaridade reversa (integrada em fugas)
• placa de formato pHAT
• Compatível com todos os modelos Raspberry Pi de cabeçalho de 40 pinos

Usando o Breakout Garden

Devido à maneira como o I2C (o protocolo que o Breakout Garden usa) funciona, não importa em qual slot do Breakout Garden Mini você conecta seu Pimoroni breakout. Cada dispositivo I2C tem um endereço (você o verá na parte de trás de cada breakout) que ele usa para se identificar para outros dispositivos I2C, então está efetivamente dizendo ao seu Raspberry Pi: "Ei, sou eu, Bob!" Construímos proteção de polaridade reversa em nossas fugas Pimoroni, o que significa que não há fumaça azul mágica se você acidentalmente conectar uma do lado errado. No entanto, a maneira correta de conectá-los é certificar-se de que os rótulos nos pinos do seu breakout e os rótulos em cada slot Breakout Garden Mini correspondam.

Também separamos vários pinos úteis na parte superior do Breakout Garden Mini, para que você possa conectar outros dispositivos e integrá-los aos seus projetos do Breakout Garden. Se você tiver fugas Pimoroni às quais já soldou cabeçalhos, poderá usar esta linha superior de pinos para usá-los junto com outras fugas no Breakout Garden Mini.

Programas

Dirija-se ao Repositório GitHub do Breakout Garden e dê uma chance ao nosso instalador automagic. Basta inserir alguns breakouts no Breakout Garden Mini, executar o instalador e SHAZAM!, o software para os breakouts apropriados será instalado. Nós também temos alguns bons exemplos para mostrar o que é possível.
