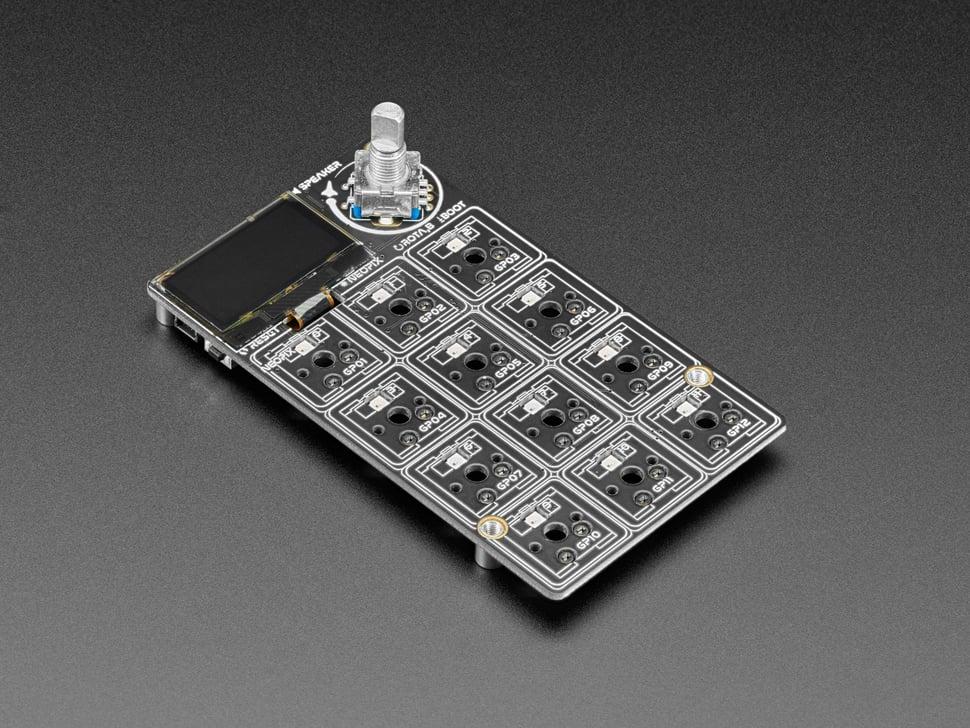

Adafruit MACROPAD RP2040 Bare Bones - 3x4 Teclas + Encoder + OLED

Aperte o cinto, vamos lançar em T-menos 10 segundos... Destino? Um novo planeta Classe M chamado MACROPAD! M aqui significa Microcontrolador porque este controlador de teclado 3x4 apresenta a mais nova tecnologia do setor Raspberry Pi: diga olá ao RP2040. É um pequeno microcontrolador rápido com muitos pinos GPIO e 64 vezes mais RAM do que o Apollo Guidance Computer. Adicionamos 8 MB de memória flash para muito espaço de armazenamento.

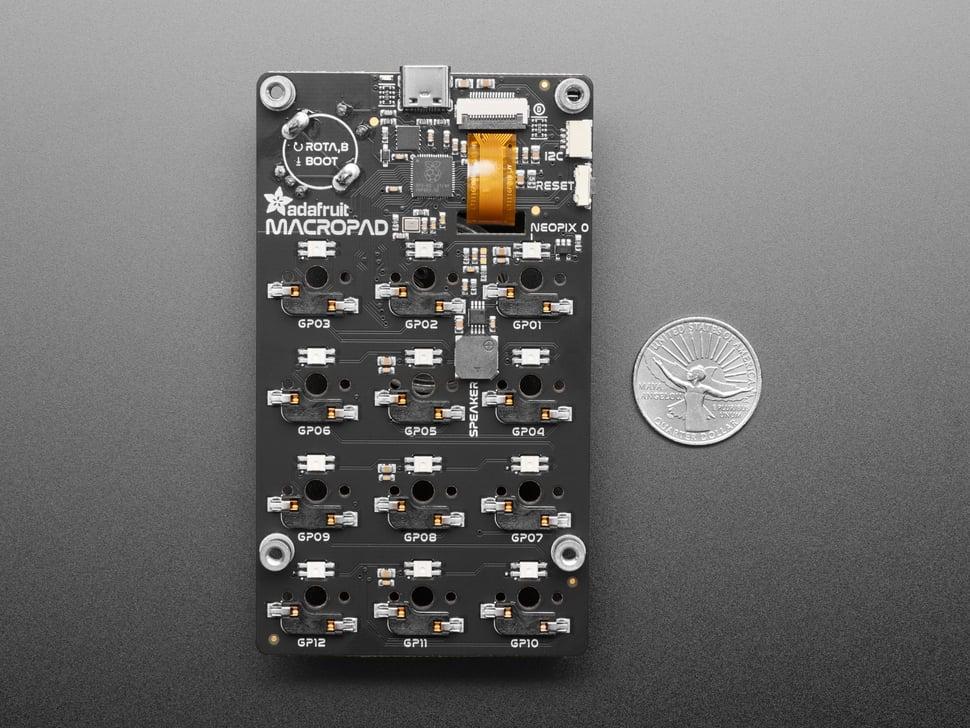

Este é apenas o conjunto da placa de circuito impresso (PCB) do MACROPAD. Muitos entusiastas de teclados mecânicos gostam de personalizar as teclas e os keycaps de seus teclados, por isso este produto é vendido sem componentes adicionais. Para usá-lo como um produto completo, você precisará adicionar 12 switches compatíveis com MX e keycaps correspondentes. Prepare-se para aprimorar a estação de controle da sua mesa com um Macropad controlado por CircuitPython ou Arduino — completo com 12 botões, display OLED, alto-falante e encoder rotativo. Personalize-o para sua nave espacial para ajudá-lo a navegar pelos vastos confins do desconhecido. (Ou simplesmente faça com que ele digite seus emojis favoritos.)

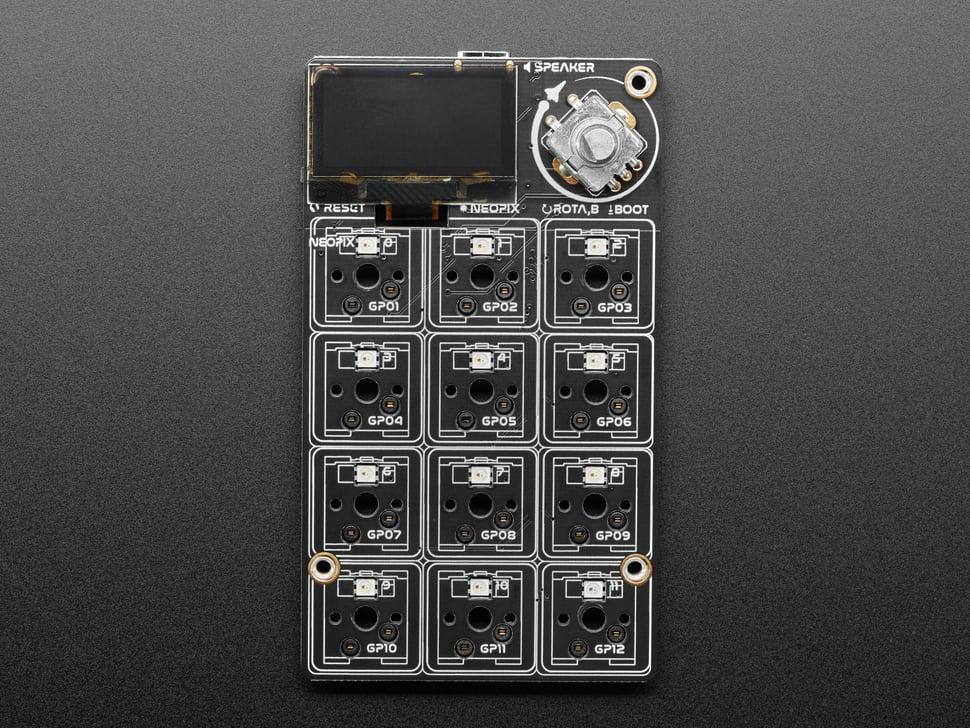

Cada um dos 12 soquetes aceita um interruptor de tecla compatível com Cherry MX. Não é necessário soldar, basta encaixar! Use qualquer interruptor de tecla que desejar, mas recomendamos aqueles com ranhuras que permitam que os doze NeoPixels correspondentes brilhem através delas.

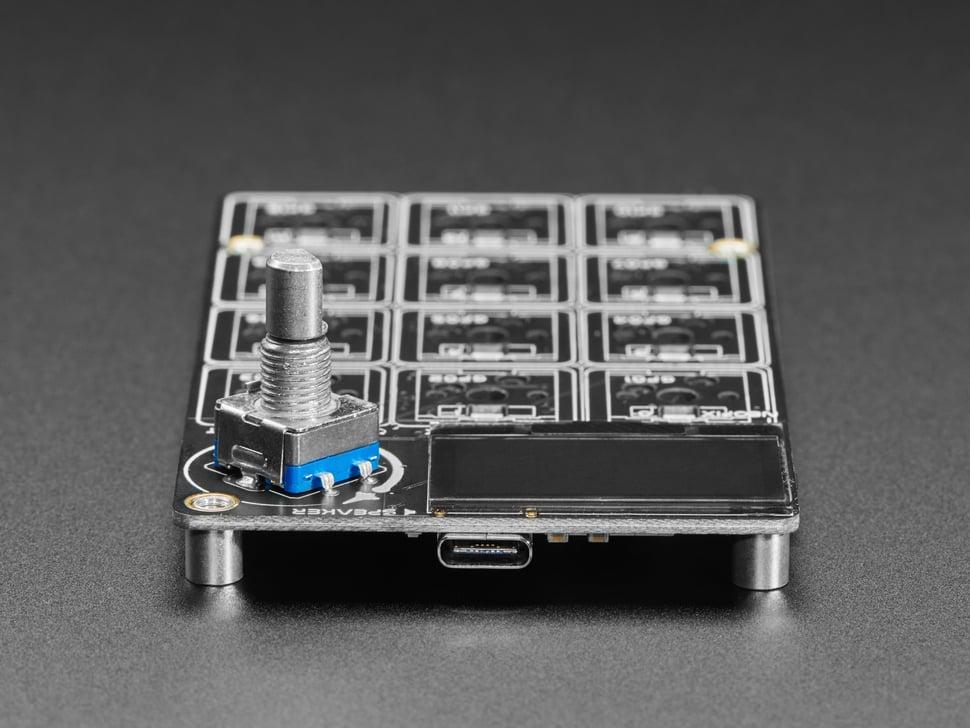

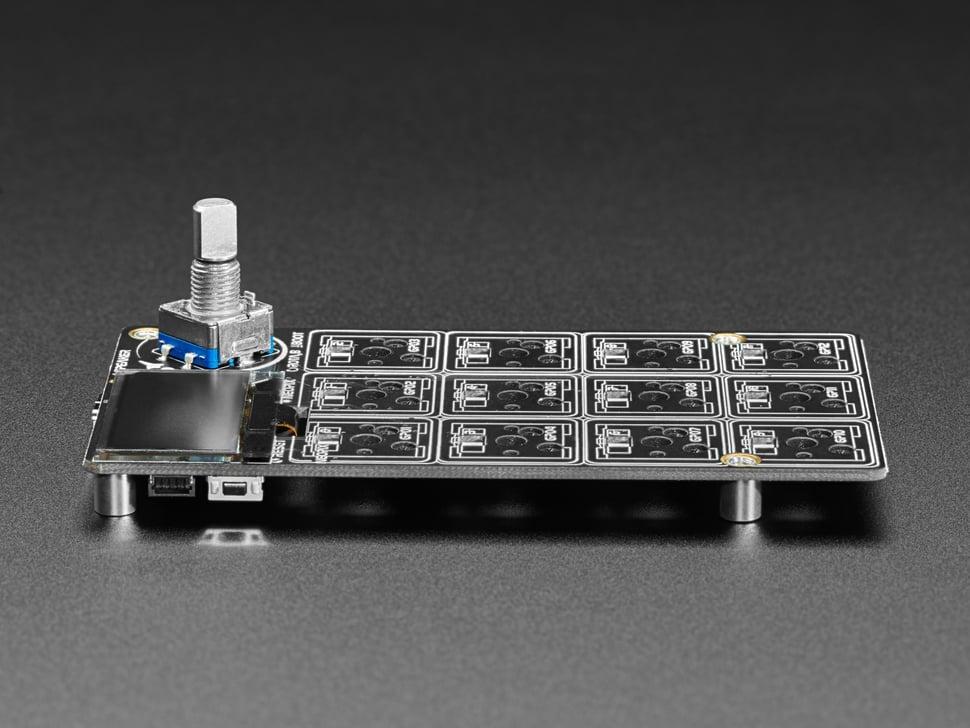

Esta nave espacial também está equipada com um OLED monocromático de 128x64 para uma exibição nítida que pode ser usada com Arduino ou CircuitPython para mostrar configurações de teclas, estatísticas, desempenho do computador, etc. Há também um codificador rotativo com botão soldado. Gire-o ou pressione-o para alterar o volume, o brilho do monitor ou rolar a tela: o que você preferir! Um pequeno alto-falante pode fornecer feedback de áudio ou reproduzir sons eletrônicos divertidos.

Quer adicionar mais hardware? Sem problemas — uma porta STEMMA QT na lateral permite conectar qualquer periférico I2C da vasta família de placas de expansão STEMMA QT/Qwiic. Observe que esta placa possui suporte básico para QMK! No entanto, ainda está em fase inicial e nem tudo é compatível, como a tela OLED. Este macropad foi projetado para ser programado em Arduino ou CircuitPython.

Resumindo? Chip Raspberry Pi RP2040 + 8 MB de memória Flash - Processador dual-core Cortex M0+ a ~130 MHz com 264 KB de RAM. Executa CircuitPython, Arduino ou MicroPython com facilidade e oferece bastante espaço para código e arquivos de desenvolvimento. Conector USB -C para alimentação/dados - além de ACT como um dispositivo HID, também pode ser usado para MIDI, UART, etc.

Soquetes para interruptores mecânicos 3x4 - aceitam qualquer interruptor compatível com Cherry MX. Conectados individualmente aos pinos GPIO (não em matriz). Um LED RGB NeoPixel por interruptor, no lado norte. Encoder rotativo com 20 posições por rotação e botão de pressão no pino GPIO. O botão de pressão também é usado para entrar no modo bootloader quando pressionado durante a inicialização ou reinicialização. Display OLED monocromático SH1106 de 128x64 - na porta SPI de alta velocidade para atualizações rápidas. Alto-falante/buzzer de 8 mm - com amplificador Classe D e filtro RC, pode ser usado para emitir bipes e efeitos sonoros simples. Conector STEMMA QT - permite adicionar sensores/displays/dispositivos I2C com cabos plug-and-play. Botão de reset - na lateral, para reinicialização rápida do código. Quatro furos de montagem M3 - facilitam a criação de gabinetes personalizados.
